Testowanie wyłącznika jest kluczowym zadaniem zapewniającym bezpieczeństwo i wydajność systemów elektrycznych. Jako dostawca wyłączników automatycznych widziałem na własne oczy znaczenie prawidłowego testowania. Na tym blogu przeprowadzę Cię przez kolejne etapy testowania wyłącznika, od zrozumienia jego podstawowych funkcji po użycie odpowiednich narzędzi do tego zadania.
Zrozumienie podstaw wyłącznika automatycznego
Zanim zagłębimy się w testowanie, przyjrzyjmy się szybko działaniu wyłącznika automatycznego. Wyłącznik automatyczny działa jak wyłącznik bezpieczeństwa w systemie elektrycznym. Jego głównym zadaniem jest ochrona obwodów elektrycznych przed uszkodzeniami spowodowanymi przetężeniem lub zwarciem. Gdy przez obwód przepływa zbyt duży prąd, wyłącznik wyłącza się i zatrzymuje przepływ prądu, zapobiegając potencjalnemu pożarowi lub uszkodzeniu sprzętu.
Istnieją różne typy wyłączników, takie jak wyłączniki miniaturowe (MCB), wyłączniki kompaktowe (MCCB) i wyłączniki wysokiego napięcia. Każdy typ ma swoją charakterystykę i zastosowanie, ale podstawowa zasada działania pozostaje taka sama.
Narzędzia potrzebne do testowania
Aby przetestować wyłącznik automatyczny, będziesz potrzebować kilku niezbędnych narzędzi:
- Multimetr: Jest to narzędzie niezbędne do testowania instalacji elektrycznej. Może mierzyć napięcie, prąd i rezystancję.
- Tester rezystancji izolacji: Znany również jako megger, służy do pomiaru rezystancji izolacji wyłącznika.
- Tester rezystancji styków: To narzędzie pomaga zmierzyć rezystancję styków wyłącznika.
Przygotowania przed testem
Przed rozpoczęciem testowania należy wykonać kilka ważnych kroków:
Bezpieczeństwo przede wszystkim
Bezpieczeństwo jest zawsze najwyższym priorytetem podczas pracy z energią elektryczną. Upewnij się, że nosisz odpowiedni sprzęt ochrony osobistej, taki jak rękawice izolacyjne i okulary ochronne. Wyłącz także zasilanie wyłącznika, który chcesz przetestować. Zapobiegnie to przypadkowemu porażeniu prądem.
Kontrola wizualna
Dokonaj dokładnej kontroli wzrokowej wyłącznika. Poszukaj jakichkolwiek oznak uszkodzeń fizycznych, takich jak pęknięcia, przepalenia lub luźne połączenia. Jeśli zauważysz jakiekolwiek uszkodzenia, zamiast testowania wyłącznik może wymagać wymiany.
Testowanie wyłącznika automatycznego
Testowanie ciągłości
Pierwszym testem, który wykonamy, będzie test ciągłości. Ten test sprawdza, czy styki wyłącznika zamykają się prawidłowo. Oto jak to zrobić:
- Ustaw multimetr w tryb ciągłości. Ten tryb zwykle ma symbol przypominający falę dźwiękową lub diodę.
- Podłącz sondy multimetru do zacisków wyłącznika. Gdy wyłącznik znajduje się w pozycji zamkniętej, multimetr powinien wydać sygnał dźwiękowy, wskazując ciągłość. Jeśli nie słychać sygnału dźwiękowego, oznacza to, że styki nie zamykają się prawidłowo i wyłącznik może być uszkodzony.
Testowanie napięcia
Następnie przeprowadzimy test napięcia. Ten test pomaga określić, czy wyłącznik otrzymuje prawidłowe napięcie.
- Ustaw multimetr na tryb napięciowy. Upewnij się, że wybrałeś odpowiedni zakres napięcia w zależności od układu elektrycznego.
- Po włączeniu zasilania ostrożnie podłącz sondy multimetru do zacisków wyłącznika. Multimetr powinien pokazywać prawidłowe napięcie. Jeżeli napięcie znacznie różni się od oczekiwanej wartości, może to oznaczać problem z zasilaczem lub samym wyłącznikiem.
Testowanie rezystancji izolacji
Testowanie rezystancji izolacji jest ważne, aby upewnić się, że izolacja wyłącznika jest w dobrym stanie.
- Do tego testu użyj testera rezystancji izolacji (megger).
- Odłącz wyłącznik od źródła zasilania i wszelkich innych elementów elektrycznych.
- Podłącz przewody meggera do zacisków wyłącznika.
- Obsługuj megger zgodnie z instrukcjami producenta. Wartość rezystancji izolacji powinna mieścić się w dopuszczalnym zakresie określonym przez producenta. Jeśli wartość jest zbyt niska, może to oznaczać uszkodzenie izolacji i konieczność wymiany wyłącznika.
Testowanie rezystancji styków
Testowanie rezystancji styków pomaga określić, czy styki wyłącznika zapewniają dobry kontakt elektryczny.
- Do tego testu użyj testera rezystancji styków.
- Podłącz przewody testera do styków wyłącznika.
- Wykonaj wiele pomiarów w różnych punktach styków. Rezystancja styku powinna być niska i stała. Jeśli rezystancja jest zbyt wysoka, może to oznaczać, że styki są zabrudzone, zużyte lub uszkodzone.
Specjalne uwagi dotyczące różnych typów wyłączników
Mcb 1p 16a
Miniaturowe wyłączniki automatyczne, takie jak Mcb 1p 16a, są powszechnie stosowane w budynkach mieszkalnych i małych obiektach komercyjnych. Podczas testowania tych wyłączników należy zwrócić szczególną uwagę na ich prąd znamionowy. Upewnij się, że podczas testowania nie przeciążasz wyłącznika. Sprawdź także charakterystykę podróży. Wyłączniki te są zaprojektowane tak, aby wyzwalać przy określonym poziomie prądu i można to sprawdzić za pomocą zestawu testowego.
Przepięcia - Chronione wyłączniki automatyczne
Blokery przepięćlub przepięciowe wyłączniki posiadają dodatkową funkcję zabezpieczania przed przepięciami. Aby przetestować te wyłączniki, można użyć generatora udarów w celu symulacji udaru. Sprawdź, czy wyłącznik zadziałał lub czy mechanizm ochrony przeciwprzepięciowej działa zgodnie z oczekiwaniami.
Wyłączniki automatyczne w systemach wysokiego napięcia

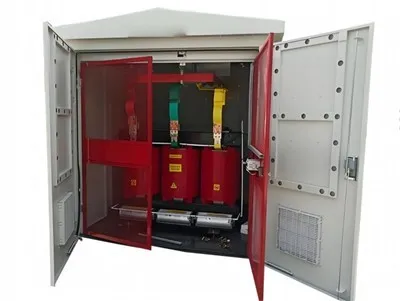

W układach wysokiego napięcia, takich jak te stosowane wTransformator zanurzony w olejuaplikacji, testowanie jest bardziej złożone i wymaga specjalistycznego sprzętu. Będziesz musiał przestrzegać rygorystycznych procedur bezpieczeństwa i używać zestawów testowych wysokiego napięcia. Często zaleca się, aby testy te wykonał profesjonalny elektryk lub technik.
Interpretacja wyników testu
Po zakończeniu wszystkich testów nadszedł czas na interpretację wyników. Jeśli wszystkie wyniki testów mieszczą się w dopuszczalnym zakresie, oznacza to, że wyłącznik jest w dobrym stanie. Jeśli jednak wykryte zostaną jakiekolwiek nieprawidłowe odczyty, takie jak niska rezystancja izolacji, wysoka rezystancja styku lub nieprawidłowe napięcie, wyłącznik może być uszkodzony. W niektórych przypadkach prosta konserwacja, taka jak czyszczenie styków, może rozwiązać problem. Ale w innych przypadkach może być konieczna wymiana wyłącznika.
Wniosek
Prawidłowe przetestowanie wyłącznika jest niezbędne dla utrzymania bezpieczeństwa i niezawodności układu elektrycznego. Postępując zgodnie z krokami opisanymi w tym blogu i korzystając z odpowiednich narzędzi, możesz mieć pewność, że Twoje wyłączniki działają prawidłowo. Jeśli nie masz pewności co do jakiejkolwiek części procesu testowania lub jeśli potrzebujesz wysokiej jakości wyłączników automatycznych do swojego projektu, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci spełnić wszystkie Twoje potrzeby w zakresie wyłączników automatycznych i zapewnić fachowe porady dotyczące testowania i instalacji.
Referencje
- Instrukcje testowania elektrycznego od głównych producentów
- „Normy bezpieczeństwa elektrycznego” publikowane przez odpowiednie organizacje branżowe
- Dokumenty techniczne dotyczące testowania i konserwacji wyłączników automatycznych
