AC MCB, czyli miniaturowy wyłącznik prądu przemiennego, jest kluczowym elementem systemów elektrycznych. Jako dostawca wyłączników nadprądowych AC jestem dobrze zaznajomiony z zasadami ich działania i zastosowaniami. Na tym blogu zagłębię się w szczegóły działania wyłącznika MCB AC.
Podstawowe funkcje wyłącznika różnicowoprądowego AC
MCB prądu przemiennego został zaprojektowany w celu ochrony obwodów elektrycznych przed warunkami przetężenia i zwarcia. Przetężenie może wystąpić z różnych powodów, np. z powodu zbyt dużej liczby urządzeń elektrycznych podłączonych do jednego obwodu lub awarii jednego z urządzeń. Z kolei zwarcia powstają, gdy pomiędzy przewodem fazowym a przewodem neutralnym następuje bezpośrednie połączenie, co skutkuje bardzo dużym przepływem prądu. Główną funkcją wyłącznika nadprądowego prądu przemiennego jest wykrywanie nieprawidłowych poziomów prądu i szybkie przerywanie obwodu, aby zapobiec uszkodzeniu sprzętu elektrycznego i uniknąć potencjalnego zagrożenia pożarowego.
Elementy wyłącznika różnicowoprądowego AC
Zanim zrozumiemy, jak działa wyłącznik nadprądowy AC, należy poznać jego kluczowe elementy.
- Łączność: Są to części przewodzące, które umożliwiają przepływ prądu, gdy wyłącznik nadprądowy znajduje się w pozycji zamkniętej. W przypadku wykrycia nieprawidłowego prądu styki rozłączają się, aby przerwać obwód.
- Pasek bimetaliczny: Jest to podstawowa część mechanizmu zabezpieczenia nadprądowego. Składa się z dwóch różnych metali połączonych ze sobą. Każdy metal ma inny współczynnik rozszerzalności cieplnej. W przypadku wystąpienia przetężenia pasek bimetaliczny nagrzewa się z powodu zwiększonego przepływu prądu. Podczas ogrzewania wygina się z powodu różnej szybkości rozszerzania obu metali.
- Cewka elektromagnetyczna: Cewka elektromagnetyczna odpowiada za zabezpieczenie przed zwarciem. W przypadku zwarcia przez cewkę przepływa duża ilość prądu, wytwarzając silne pole magnetyczne.
- Mechanizm wyzwalający: Mechanizm ten jest uruchamiany albo przez zgięcie paska bimetalicznego (w przypadku przetężenia), albo przez pole magnetyczne generowane przez cewkę elektromagnetyczną (w przypadku zwarcia). Po uruchomieniu powoduje rozłączenie styków, przerywając obwód.
- Łuk Łukowy: Kiedy styki się rozdzielają, powstaje łuk w wyniku jonizacji powietrza pomiędzy stykami. Komora łukowa ma na celu szybkie wygaszenie tego łuku. Składa się z szeregu metalowych płytek, które dzielą łuk na mniejsze łuki, które następnie są schładzane i gaszone.
Zasada działania zabezpieczenia nadprądowego
Zacznijmy od sprawdzenia, w jaki sposób wyłącznik nadprądowy prądu przemiennego chroni przed przetężeniem. W normalnych warunkach pracy prąd płynący przez MCB mieści się w wartości znamionowej. Pasek bimetaliczny pozostaje w swoim normalnym położeniu, a styki pozostają zamknięte, umożliwiając przepływ prądu przez obwód.
Jednakże, gdy wystąpi przetężenie, prąd przepływający przez pasek bimetaliczny wzrasta. Zgodnie z prawem Joule'a ((P = I^{2}R)), gdzie (P) to moc rozproszona w postaci ciepła, (I) to prąd, a (R) to rezystancja paska bimetalicznego, zwiększony prąd powoduje nagrzewanie się paska bimetalicznego.
W miarę nagrzewania się paska bimetalicznego zaczyna się on wyginać. Zginanie jest wynikiem różnej szybkości rozszerzania dwóch metali w taśmie. Im bardziej prąd przekracza wartość znamionową, tym szybciej pasek bimetaliczny nagrzewa się i wygina. Gdy zgięcie osiągnie określony punkt, uruchamia mechanizm wyzwalający. Mechanizm wyzwalający powoduje następnie rozłączenie styków, przerywając obwód i zatrzymując przepływ prądu. Ten mechanizm zabezpieczający działa stosunkowo wolno w porównaniu z zabezpieczeniem zwarciowym, ponieważ opiera się na nagrzewaniu paska bimetalicznego, co zajmuje trochę czasu.
Zasada działania zabezpieczenia zwarciowego
Zwarcia – są poważniejsze od przetężeń, gdyż wiążą się z przepływem przez obwód bardzo dużej ilości prądu w bardzo krótkim czasie. Kiedy nastąpi zwarcie, przepływ prądu o wysokim natężeniu przepływa przez cewkę elektromagnetyczną.
Zgodnie z prawem Ampera przewodnik, w którym płynie prąd, wytwarza wokół siebie pole magnetyczne. W przypadku cewki elektromagnetycznej w wyłączniku różnicowoprądowym prądu przemiennego duży prąd podczas zwarcia generuje silne pole magnetyczne. To pole magnetyczne wywiera siłę na tłok lub zworę połączoną z mechanizmem wyzwalającym.
Siła jest wystarczająco duża, aby szybko uruchomić mechanizm wyzwalający, powodując niemal natychmiastowe rozłączenie styków. Ta szybka reakcja ma kluczowe znaczenie dla ochrony układu elektrycznego przed uszkodzeniami, które mogą być spowodowane przez bardzo wysoki prąd podczas zwarcia.
Wygaszanie łuku w MCB AC
Jak wspomniano wcześniej, gdy styki w wyłączniku różnicowoprądowym prądu przemiennego zostają rozdzielone, powstaje łuk. Łuk ten może spowodować uszkodzenie styków, a nawet ponowne zapalenie obwodu, jeśli nie zostanie szybko zgaszony. Komora łukowa odgrywa w tym procesie kluczową rolę.
Kiedy łuk się tworzy, jest on wciągany do komory łukowej przez pole magnetyczne i przepływ powietrza powstający w wyniku ruchu styków. Wewnątrz komory łukowej łuk jest dzielony przez metalowe płytki na wiele mniejszych łuków. Te mniejsze łuki mają większą powierzchnię stykającą się z metalowymi płytami, co pozwala na bardziej efektywne przekazywanie ciepła.
W miarę schładzania łuków jonizacja powietrza pomiędzy stykami maleje, a łuki ostatecznie gaśnie. Dzięki temu obwód pozostaje otwarty, a układ elektryczny jest chroniony.
Aplikacje i powiązane produkty
MCB prądu przemiennego są szeroko stosowane w różnych systemach elektrycznych, w tym w budynkach mieszkalnych, komercyjnych i przemysłowych. W budynkach mieszkalnych służą do ochrony obwodów oświetleniowych, gniazdek elektrycznych i urządzeń. W budynkach komercyjnych odgrywają kluczową rolę w ochronie instalacji elektrycznych biur, sklepów i restauracji. W warunkach przemysłowych wyłączniki nadprądowe prądu przemiennego służą do zabezpieczania ciężkich maszyn i urządzeń.
Jeśli interesują Cię również inne powiązane produkty elektryczne, mamy kilka świetnych opcji. Jeśli chodzi o systemy zasilania energią słoneczną, warto sprawdzićDc Mcb dla energii słonecznej. Został specjalnie zaprojektowany do zastosowań prądu stałego w instalacjach fotowoltaicznych.

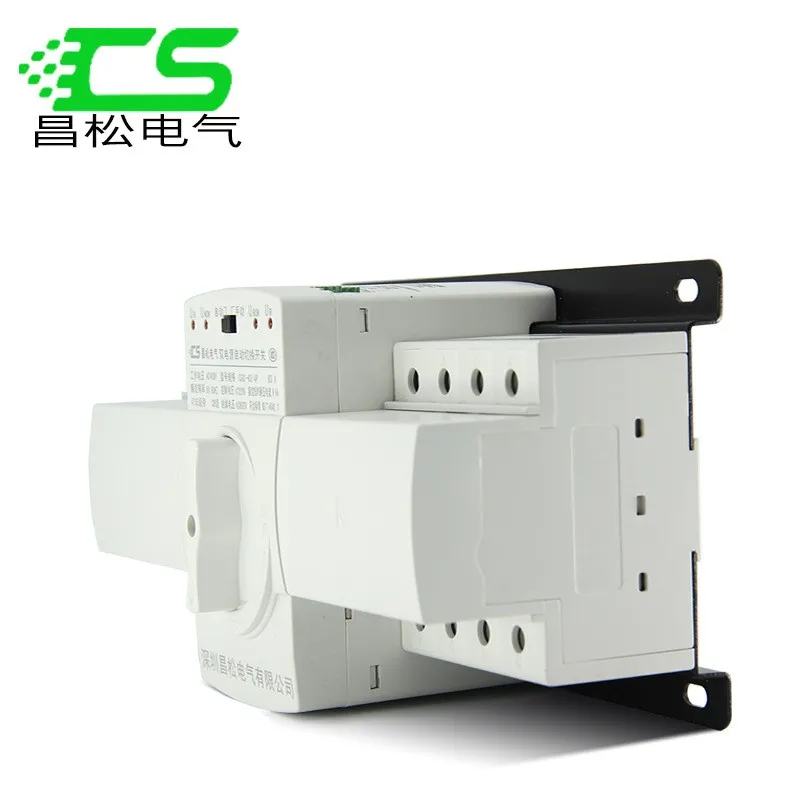

Do zastosowań wymagających przełączania podwójnego zasilania oferujemy naszePrzełącznik podwójnego zasilaniato doskonały wybór. Pozwala na płynne przełączanie pomiędzy dwoma źródłami zasilania, zapewniając ciągłość zasilania w przypadku zaniku prądu.
A w przypadku zewnętrznych systemów elektrycznych naszeSolidnie izolowana rozdzielnica zewnętrznazapewnia niezawodną ochronę i kontrolę. Został zaprojektowany tak, aby wytrzymać trudne warunki środowiskowe.
Wniosek
Podsumowując, wyłącznik nadprądowy prądu przemiennego jest istotnym elementem systemów elektrycznych, zapewniającym niezbędną ochronę przed przetężeniami i zwarciami. Jego zasada działania, oparta na bimetalicznym pasku do zabezpieczenia nadprądowego i cewce elektromagnetycznej do zabezpieczenia przed zwarciem, zapewnia bezpieczeństwo i niezawodność obwodów elektrycznych. Komora łukowa dodatkowo zwiększa swoją wydajność, szybko gasząc łuki powstałe w wyniku rozłączenia styków.
Jeśli potrzebujesz wysokiej jakości wyłączników nadprądowych prądu przemiennego lub innych naszych produktów elektrycznych, jesteśmy tu, aby Ci służyć. Posiadamy szeroką gamę produktów spełniających różne wymagania. Niezależnie od tego, czy jesteś wykonawcą, elektrykiem czy zarządcą obiektu, możemy zapewnić Ci odpowiednie rozwiązania. Skontaktuj się z nami w sprawie zakupu i porozmawiajmy szczegółowo o Twoich potrzebach. Z niecierpliwością czekamy na współpracę z Tobą, aby zapewnić bezpieczeństwo i wydajność Twoich systemów elektrycznych.
